Impianto idroelettrico di Piedra del Aguila
L'impianto idroelettrico è situato sul fiume Limay, tra le province di Neuquén e Rio Negro, a circa 25 km dalla località di Piedra del Aguila, a 250 km dalla città di Neuquén e a 1200 km dalla capitale Buenos Aires.

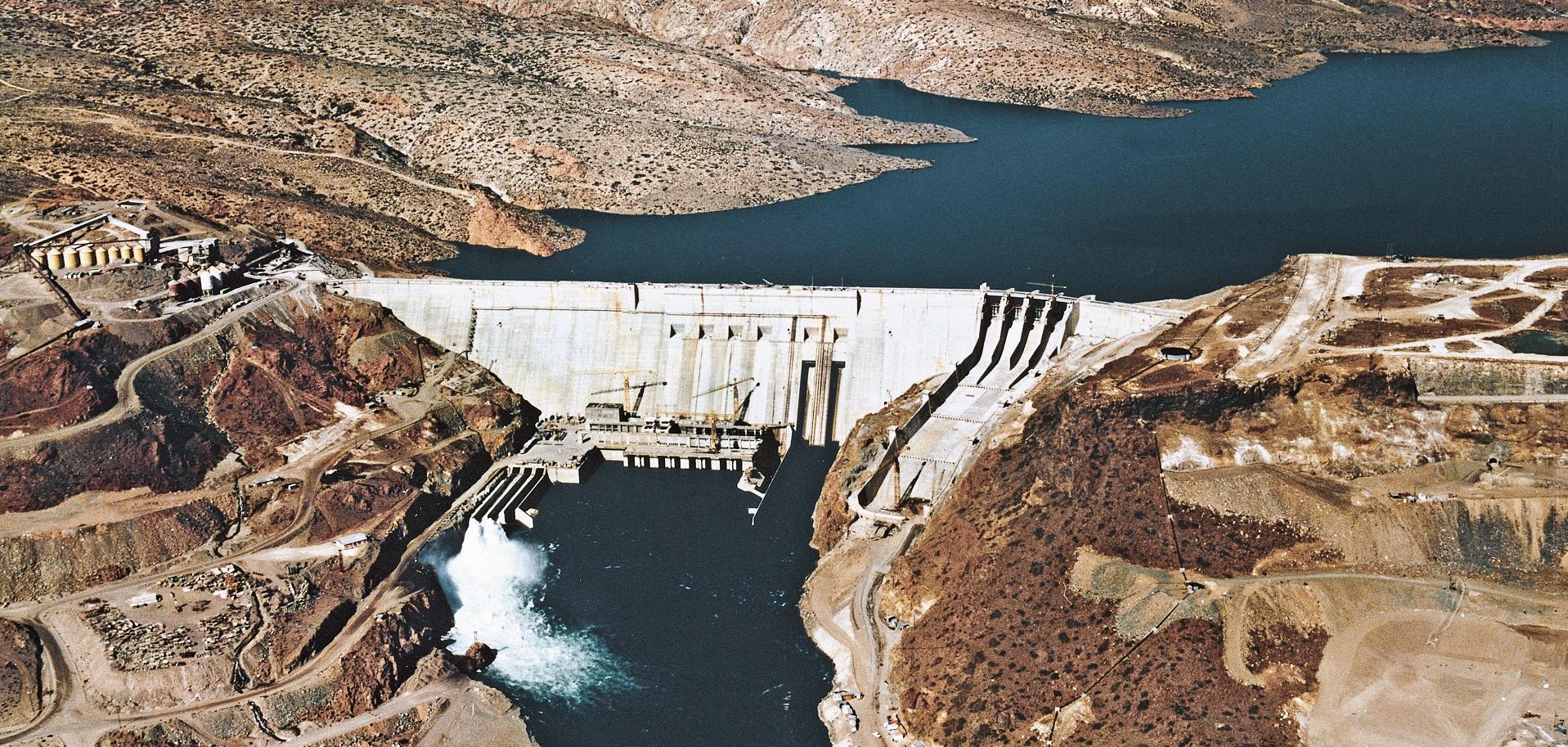

Il progetto ha previsto la realizzazione di una diga, del tipo a gravità in calcestruzzo, dell’altezza massima di 165 m. Questa ha uno sviluppo in cresta di 820 m e la sua larghezza del coronamento è di 9 m. L'impianto comprende gallerie d'ispezione ogni 30 m d'altezza.
La centrale è situata al piede della diga e alloggia quattro gruppi turbo generatori Francis da 350 MW ciascuno, sfruttando un salto di 111 m. Ha una lunghezza di 162 m, larghezza di 68 m e altezza di 64 m.
L'opera di deviazione è formata da un canale e da una struttura di controllo e ha una capacità di 4.800 m³/s, controllata da quattro paratoie di 6 m d'altezza e 9 m di larghezza.
L'opera di presa è inserita nel corpo della diga con sei aperture controllate da paratoie di 10 m d'altezza e 7,40 m di larghezza.
Quattro condotte d'acciaio di 64 m² di sezione e 88 m di lunghezza sono altresì incorporate nella diga.
Lo sfioratore, ubicato in sponda sinistra, è regolato da quattro paratoie radiali alte 21 m e larghe 17 m, e completato da un canale di scarico lungo 98 m e da uno scivolo di circa 250 m di lunghezza, che termina con un dissipatore d'energia a salto di sci.
Cliente: Hidroeléctrica Piedra del Aguila S.A.
Dati tecnici
+ + +
m3 Scavi in terra
+ + +
m3 Scavi in roccia
+ + +
m3 Scavi in sotterraneo
+ + +
m3 Volume calcestruzzo
